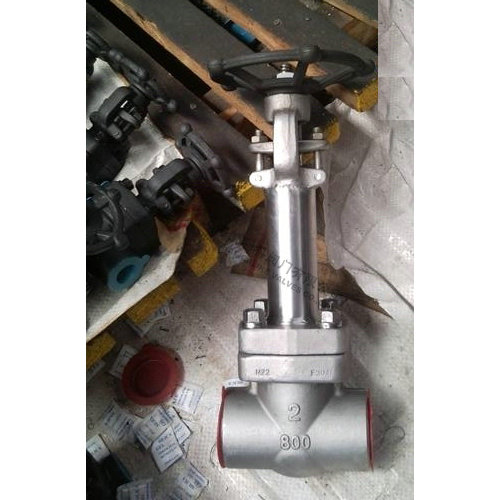

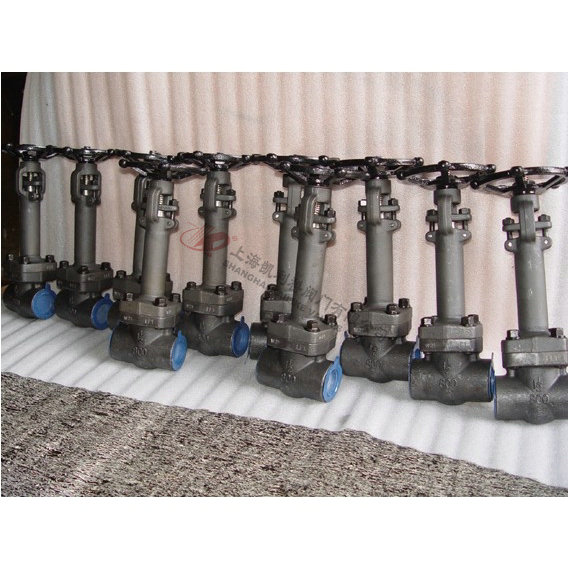

DZ61H鍛鋼低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。閥蓋設計成便于保冷的長頸結構，以保證填料函底部的溫度保持在0℃以上。在閘板的進口側設置泄壓孔，防止閥體中腔的異常升壓。閥門材料進行低溫沖擊試驗，確保材料在低溫下不會發生脆性破壞。用于-101℃以下的低溫閘閥，閥門零部件在精加工前進行深冷處理。
| 產品名稱： | 鍛鋼低溫閘閥 | 產品型號： | DZ61H、DZ11H |
| 公稱通徑： | DN15～DN50 | 結構形式： | 閘板式 |
| 公稱壓力： | 1.6Mpa～14.0Mpa/150LB-800LB | 連接方式： | 內螺紋、承插焊、法蘭 |
| 適用溫度： | -20ºC～-101ºC～-196ºC | 驅動方式： | 手動、傘齒輪、電動、氣動、液動 |
| 閥體材質： | 鍛鋼、鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 液氮、乙烯、甲烷、液態天然氣、二氧化碳等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 壓力級 (LB) | 工作壓力 (MPa) | 適用溫度 (℃) | 適用介質 |
| DZ11H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
| DZ11H-300(Lb) | 300 | 5.0 | ||
| DZ11H-600(Lb) | 600 | 10.0 | ||
| DZ11H-800(Lb) | 800 | 14.0 | ||
| DZ61H-150(Lb) | 150 | 2.0 | -196℃ | 液氮、液氨、甲烷、乙烯、二氧化碳等 |
| DZ61H-300(Lb) | 300 | 5.0 | ||
| DZ61H-600(Lb) | 600 | 10.0 | ||
| DZ61H-800(Lb) | 800 | 14.0 |
| 型號 | 材料 | |||
| 閥體、閥蓋、閘板 | 閥桿 | 密封面 | 填料 | |
| DZ11H-150(Lb) | 低溫鋼、LCB、不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 柔性石棉 |
| DZ11H-300(Lb) | ||||
| DZ11H-600(Lb) | ||||
| DZ11H-800(Lb) | ||||
| DZ61H-150(Lb) | 低溫鋼、LCB、不銹鋼 | 鉻不銹鋼 | 鉻不銹鋼或碳鋼堆焊硬質合金 | 柔性石棉 |
| DZ61H-300(Lb) | ||||
| DZ61H-600(Lb) | ||||
| DZ61H-800(Lb) | ||||

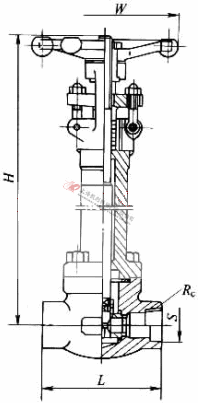

| DN | S/mm | T/in | W/mm | H（開）/mm | 重量/kg | ||
| in | mm | JNSI | JIS | ||||
| ½ | 15 | 21.8 | 22.2 | ½ | 125 | 333 | 7.1 |
| ¾ | 20 | 27.1 | 27.7 | ¾ | 125 | 360 | 9.4 |
| 1 | 25 | 33.8 | 34.5 | 1 | 160 | 407 | 13.5 |
| 1¼ | 32 | 42.6 | 42.2 | 1¼ | 160 | 475 | 15.0 |
| 1½ | 40 | 48.7 | 49.1 | 1½ | 180 | 475 | 17.8 |
| 2 | 50 | 61.1 | 61.1 | 2 | 200 | 551 | 28.0 |
聲明：【DZ61Y鍛鋼低溫閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的DZ61Y鍛鋼低溫閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
